直线导轨及滑块定位方法

2021-09-11 16:41:35

次

在设计过程中使用直线导轨的主要作用为支撑和引导运动部件，使其按给定的方向做往复直线运动。直线导轨常应用在精度要求比较高的机械结构中，可根据具体参数和设计要求通过计算选择与之相匹配的直线导轨。

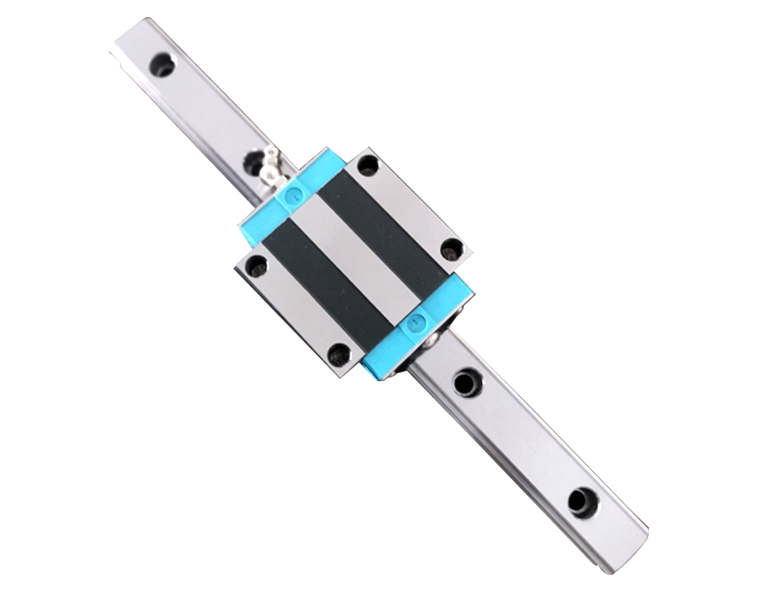

直线导轨安装

TIWINOK品牌直线导轨的安装

TIWINOK品牌直线导轨厂家建议安装前务必要清除床台安装面上的加工毛刺与污物。

将直线导轨平放在床台上，使直线导轨的基准面贴向床台的侧向安装面。

将装配螺栓锁定，但不完全锁紧，并使直线导轨基准面尽量贴紧床台侧向安装面，安装前请注意螺栓孔与装配螺栓是否吻合。

依序将直线导轨止动螺丝锁紧，使直线导轨与床台侧向安装面紧密贴合。

用扭力板手，将装配螺栓依规定的扭力值锁紧,装配螺栓的锁紧顺序，由直线导轨中央向两端依序锁紧,如此可获得稳定的精度。

滑块的安装

将工作台安装至滑块上，锁定滑块装配螺栓，但不完全锁紧。

使用止动螺丝将滑块基准面与工作台侧向安装面锁紧，以定位工作台。

按滑块对角的顺序，锁紧滑块装配螺栓。
